¿Qué significa el modo de escaneo en una pantalla LED?

¿Qué es el modo de escaneo en un display LED?
¿Qué es el modo de escaneo en un display LED?

Un módulo de pantalla LED contiene miles de LEDs rojos, verdes y azules controlados por circuitos integrados de excitación (driver ICs).

Excitar cada LED de forma continua a través de un canal eléctrico dedicado requeriría un gran número de salidas de excitación y aumentaría significativamente la complejidad del módulo.

Por esta razón, muchas pantallas LED utilizan una técnica conocida como escaneo multiplexado.

En lugar de alimentar cada fila de LEDs de forma continua y simultánea, el sistema de control divide el módulo en grupos. Estos grupos se activan secuencialmente a muy alta velocidad.

El ojo humano normalmente no percibe esta conmutación porque el ciclo completo de escaneo ocurre extremadamente rápido. Por lo tanto, la pantalla parece estar iluminada de forma continua.

La relación de escaneo indica qué proporción de las filas de LEDs se está excitando activamente durante un paso de escaneo.

Ejemplos comunes incluyen:

  • Escaneo estático
  • Escaneo 1/2
  • Escaneo 1/4
  • Escaneo 1/8
  • Escaneo 1/16
  • Escaneo 1/32
  • Escaneo 1/64

La configuración de escaneo adecuada depende del diseño del módulo, el paso de píxel, la arquitectura del circuito integrado de excitación, los requisitos de brillo y la aplicación.

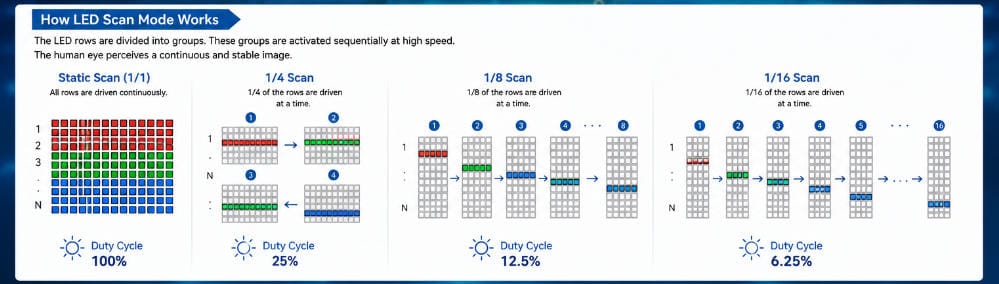

Modo de escaneo de pantalla LED
Modo de escaneo de pantalla LED

¿Cómo funciona el escaneo LED?

Un ejemplo simplificado facilita la comprensión del principio.

Imagine un módulo LED cuyos píxeles están divididos en 16 grupos de filas.

En una configuración de escaneo 1/16, solo uno de esos 16 grupos se excita activamente durante un período de escaneo particular.

El circuito integrado de excitación activa el primer grupo, luego el segundo, luego el tercero, continuando hasta que los 16 grupos hayan sido direccionados.

Después de eso, el proceso comienza nuevamente.

Este ciclo completo se repite muchas veces por segundo.

Por lo tanto, los LEDs no están necesariamente iluminados de forma continua. En su lugar, reciben pulsos eléctricos cortos que ocurren con la frecuencia suficiente para crear la percepción de una imagen estable.

Esta arquitectura multiplexada reduce el número de canales de excitación necesarios y permite a los fabricantes producir módulos LED compactos con altas densidades de píxeles.

¿Qué significa escaneo 1/4?

Un módulo LED con escaneo 1/4 divide sus LEDs en cuatro grupos de escaneo.

En cualquier paso de escaneo dado, aproximadamente una cuarta parte de las filas de LEDs relevantes se excitan activamente.

El excitador luego conmuta entre los cuatro grupos.

En comparación con una relación de multiplexado más alta, como escaneo 1/16 o 1/32, el escaneo 1/4 generalmente permite que cada grupo de LEDs tenga más tiempo activo dentro de un ciclo completo de escaneo.

Esto puede ayudar a soportar un mayor brillo y es una de las razones por las que relaciones de escaneo relativamente bajas se encuentran con frecuencia en pantallas LED para exteriores.

Sin embargo, el rendimiento real aún depende de la eficiencia del LED, los circuitos integrados de excitación, los ajustes de corriente y el diseño del módulo.

¿Qué significa escaneo 1/8?

En una configuración de escaneo 1/8, el módulo se divide en ocho grupos de escaneo.

Cada grupo recibe una parte del tiempo total de excitación.

El escaneo 1/8 se encuentra comúnmente en una variedad de módulos de pantalla LED porque proporciona un compromiso práctico entre complejidad del circuito, brillo y utilización del excitador.

Por ejemplo, algunas configuraciones de pantallas LED para exteriores utilizan relaciones de escaneo alrededor de 1/8 o inferiores, dependiendo del paso de píxel y el diseño del encapsulado del LED.

Por lo tanto, la relación de escaneo debe evaluarse como parte de la arquitectura del módulo, en lugar de tratarse como una calificación independiente de calidad de imagen.

¿Qué significa escaneo 1/16?

Un módulo con escaneo 1/16 tiene 16 grupos de excitación secuenciales.

En comparación con el escaneo 1/4 o 1/8, cada grupo individual recibe una porción menor del período total de escaneo.

Relaciones de multiplexado más altas pueden reducir el número de salidas de excitación requeridas para un número determinado de LEDs, lo que resulta particularmente útil a medida que aumenta la densidad de píxeles.

Esta es la razón por la que relaciones de escaneo como 1/16, 1/32 o superiores se asocian a menudo con diseños de módulos LED para interiores y de paso de píxel fino.

Sin embargo, un denominador de escaneo más alto también impone mayores exigencias al sistema de excitación.

La arquitectura de excitación LED debe mantener suficiente brillo, rendimiento de actualización y precisión de escala de grises, incluso aunque cada grupo de escaneo tenga un período activo relativamente corto.

¿Qué es el escaneo estático?

Static scan is fundamentally different from multiplexed scanning.

In a static-drive configuration, each LED or pixel channel can remain continuously driven rather than sharing driving time among multiple scanning groups.

In simplified terms:

Static scan = 1/1 scan.

This provides a very high duty cycle and can support excellent brightness performance.

Static driving is therefore commonly associated with certain outdoor LED displays where high luminance is particularly important.

The trade-off is that static driving requires more driver channels and additional circuitry compared with multiplexed designs.

For this reason, static scan is not automatically the most appropriate architecture for every LED display.

Module size, pixel pitch, power design, heat dissipation, LED type and total system cost must also be considered.

Scan Ratio and Duty Cycle

Scan mode is closely related to duty cycle.

A simplified way to think about the relationship is:

Lower multiplexing denominator = more available active time per scanning group.

Por ejemplo:

Modo de EscaneoSimplified Active Share
Static / 1/1100%
Escaneo 1/250%
Escaneo 1/425%
Escaneo 1/812.5%
Escaneo 1/166.25%
Escaneo 1/323.125%

These percentages help explain the basic concept, but they should not be used to calculate real LED brightness directly.

Modern LED driver ICs use complex current control, PWM timing and blanking behavior. The optical output of a finished display therefore depends on much more than the nominal scan ratio.

Does a Lower Scan Ratio Mean a Brighter LED Display?

It can contribute to higher brightness, but the relationship is not absolute.

For example, a 1/4 scan module gives each scanning group more available driving time than a 1/16 scan module.

Under otherwise similar conditions, this can make it easier to achieve high luminance.

This is one reason outdoor LED displays frequently use relatively low scan ratios.

However, brightness also depends on:

  • LED chip efficiency
  • LED package type
  • Driving current
  • Driver IC design
  • PCB electrical characteristics
  • Power supply configuration
  • Diseño de módulos y cables impermeables
  • Calibration settings

A professionally engineered 1/16 scan module can therefore outperform a poorly designed 1/8 scan module.

Scan mode should never be used as the only predictor of display brightness.

Scan Mode vs. Refresh Rate

Scan rate and refresh rate are frequently confused because both describe timing inside the LED driving system.

They are not the same specification.

Scan mode describes how LED rows or groups are multiplexed.

Refresh rate describes how frequently the LED display completes its electronic refresh behavior within one second.

Refresh rate is normally expressed in Hertz, such as:

  • 1920Hz
  • 3840 Hz
  • 7680Hz

Scan mode is expressed as a ratio, such as:

  • Escaneo 1/8
  • Escaneo 1/16
  • Escaneo 1/32

Two LED modules can both operate at 3840Hz while using different scanning ratios.

Similarly, two 1/16 scan modules may support different refresh rates depending on their driver ICs and control configuration.

For a more detailed explanation of this distinction, see Meitec’s ¿Qué es la Frecuencia de Actualización de una Pantalla LED? guide.

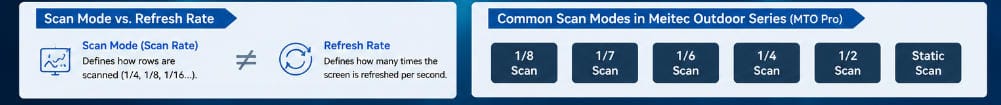

LED screen scan mode
LED screen scan mode

How Scan Mode Affects Refresh Performance

Although scan mode and refresh rate are separate parameters, they interact.

During every scanning cycle, the driver IC must complete multiple tasks within a limited amount of time:

  • Select the correct scanning row
  • Transfer pixel data
  • Control LED current
  • Generación de escala de grises mediante PWM
  • Gestión de los períodos de blanking
  • Completar suficientes ciclos para mantener la frecuencia de refresco especificada

A medida que aumenta la relación de multiplexación, la ventana de tiempo disponible para cada grupo de escaneo se vuelve más corta.

Por lo tanto, lograr una alta frecuencia de refresco junto con una alta escala de grises y un rendimiento estable de baja luminosidad se vuelve más exigente.

Esta es la razón por la que la calidad del circuito integrado de control y el diseño del módulo es particularmente importante en pantallas LED de alta densidad.

Simplemente especificar “3840Hz” no revela con qué éxito el sistema de control completo funciona en condiciones operativas reales.

Modo de escaneo y escala de grises

La escala de grises describe cuántos niveles de brillo puede reproducir una pantalla LED entre el negro y el brillo máximo.

Las pantallas LED profesionales típicas pueden especificar profundidades de escala de grises como 13 bits, 14 bits, 16 bits o niveles de procesamiento superiores.

El modo de escaneo no determina directamente la profundidad de escala de grises, pero el escaneo consume parte del tiempo disponible para el circuito integrado de control.

Al mismo tiempo, el controlador debe generar pulsos PWM precisos para reproducir diferentes niveles de brillo.

Cuando el tiempo se vuelve cada vez más limitado, mantener un rendimiento de escala de grises muy fino—especialmente a baja luminosidad de pantalla—requiere una mejor arquitectura del controlador.

Esto es relevante en aplicaciones como:

  • Estudios de transmisión
  • Salas de control
  • Espacios de presentación corporativa
  • Producción virtual
  • Eventos de alquiler de alta gama
  • Pantallas interiores de paso de píxel fino

Por lo tanto, estas aplicaciones deben evaluarse mediante pruebas de imagen reales en lugar de únicamente la relación de escaneo.

¿Por qué las pantallas LED exteriores suelen tener un escaneo más bajo?

Las pantallas exteriores normalmente requieren sustancialmente más brillo que las interiores.

Una pantalla instalada en la fachada de un edificio o en una valla publicitaria debe permanecer visible bajo una fuerte luz ambiental y, a veces, bajo luz solar directa.

Por esta razón, los módulos exteriores suelen utilizar arquitecturas que proporcionan ciclos de trabajo LED relativamente altos.

Las configuraciones típicas pueden incluir:

  • Estático
  • Escaneo 1/2
  • Escaneo 1/4
  • Escaneo 1/6
  • Escaneo 1/8

El valor exacto depende en gran medida del paso de píxel y de la tecnología LED.

Por ejemplo, la La serie exterior Meitec MTO Pro utiliza diferentes modos de escaneo en su gama de pasos de píxel. Las configuraciones actuales incluyen escaneo 1/8, 1/7, 1/6, 1/4, 1/2 y estático, lo que ilustra por qué el modo de escaneo debe adaptarse al módulo en lugar de estandarizarse en toda una familia de productos.

¿Por qué las pantallas LED de paso de píxel fino suelen utilizar relaciones de escaneo más altas?

Las pantallas LED de paso de píxel fino contienen un número muy elevado de píxeles en un área física relativamente pequeña.

A medida que el paso de píxel se reduce, la densidad de controladores aumenta drásticamente.

Utilizar canales de accionamiento estático dedicados para cada LED haría que el circuito del módulo fuera cada vez más complejo.

Las relaciones de multiplexación más altas permiten a los diseñadores compartir recursos de control entre más filas de LED.

Como resultado, las pantallas interiores de paso fino pueden utilizar configuraciones como:

  • 1/16
  • 1/20
  • 1/32
  • 1/40
  • 1/64

La arquitectura exacta varía según el encapsulado LED, el PCB, el circuito integrado de control y el fabricante.

Un denominador de escaneo más alto no debe interpretarse automáticamente como una menor calidad del producto. En la ingeniería de LED de paso fino, suele ser una consecuencia práctica de una densidad de píxeles mucho mayor.

¿Afecta el modo de escaneo al consumo de energía?

La arquitectura de escaneo puede influir en el diseño del sistema de alimentación, pero no existe una regla simple que indique que una relación de escaneo siempre consuma más electricidad que otra.

El consumo de energía real depende de varias variables:

  • Número total de LED
  • Eficiencia del LED
  • Nivel medio de imagen
  • Configuración de brillo de la pantalla
  • Driving current
  • Arquitectura de ánodo común o cátodo común
  • Eficiencia de la fuente de alimentación
  • Pérdidas del circuito integrado de control
  • Configuración de escaneo

Una relación de escaneo más baja puede permitir períodos de conducción LED más largos, mientras que una multiplexación más alta puede utilizar un comportamiento diferente de corriente pico.

Por lo tanto, la medición final debe provenir del módulo o gabinete completo, en lugar de estimarse únicamente a partir de la relación de escaneo.

¿Afecta el modo de escaneo al rendimiento de la cámara?

Sí, indirectamente.

Las cámaras utilizan períodos de exposición cortos que pueden revelar el comportamiento temporal interno de una pantalla LED.

Si una cámara captura la pantalla mientras diferentes grupos de filas se encuentran en distintos puntos de su secuencia de escaneo, la imagen registrada puede contener:

  • Líneas horizontales oscuras
  • Bandas brillantes
  • Líneas de escaneo en movimiento
  • Exposición desigual
  • Parpadeo parcial

Sin embargo, el modo de escaneo es solo una parte del problema.

El rendimiento de la cámara también se ve influenciado por:

  • La frecuencia de actualización del LED
  • La frecuencia PWM
  • Circuito integrado del driver
  • La velocidad de obturación de la cámara
  • La tasa de fotogramas de la cámara
  • El ajuste de brillo
  • La sincronización
  • La configuración del sistema de control

Esto es particularmente importante para las paredes LED de alquiler utilizadas en conciertos, exposiciones y producciones en vivo, donde las pantallas aparecen con frecuencia en cámaras profesionales y teléfonos inteligentes. La categoría de Meitec Pantalla LED de Alquiler cubre productos diseñados para estos entornos de eventos temporales.

Para proyectos críticos con cámaras, probar el módulo LED real con el equipo de cámara previsto sigue siendo más fiable que seleccionar una pantalla basándose únicamente en la relación de escaneo declarada.

¿Es el escaneo estático siempre mejor que el escaneo 1/16 o 1/32?

No.

El escaneo estático ofrece ventajas técnicas en aplicaciones donde se requiere un alto ciclo de trabajo del LED, pero una “relación de escaneo más baja” no debe tratarse como una clasificación universal de calidad.

Considere dos pantallas hipotéticas:

Pantalla A:

  • P10 para exteriores
  • Escaneo estático
  • 8.000 nits

Pantalla B:

  • P1.25 para interiores
  • Escaneo 1/32
  • 800 nits

La pantalla de escaneo estático es mucho más brillante, pero eso no la convierte en una mejor pantalla LED.

Los dos productos están diseñados para entornos completamente diferentes.

La pantalla P1.25 prioriza una densidad de píxeles muy alta y una distancia de visualización cercana. La pantalla P10 prioriza la visibilidad en exteriores.

Por lo tanto, ambas arquitecturas de escaneo pueden ser técnicamente apropiadas.

¿Qué modo de escaneo debería elegir?

En la mayoría de los casos, los compradores no deberían elegir una pantalla LED especificando primero la relación de escaneo.

En su lugar, comience por la aplicación.

Publicidad Exterior

Priorice:

  • Brillo requerido
  • Protección ambiental
  • Distancia de visualización
  • Eficiencia energética
  • Rendimiento térmico
  • Fiabilidad a largo plazo

Las relaciones de escaneo más bajas o la conducción estática son comunes, pero la configuración final debe seguir el diseño del módulo.

Pantallas comerciales para interiores

Priorice:

  • El paso de píxel
  • Distancia de visualización
  • Uniformidad de imagen
  • Escala de grises
  • Brillo adecuado
  • Rendimiento de actualización

Las relaciones de multiplexación moderadas o superiores son normales.

Pantallas LED de alquiler y para escenarios

Priorice:

  • Compatibilidad con cámaras
  • Alta frecuencia de actualización
  • Escala de grises a bajo brillo
  • Instalación rápida
  • Fiabilidad mecánica

La configuración de escaneo debe evaluarse junto con el circuito integrado del driver y el rendimiento de la cámara.

Transmisión y producción virtual

Priorizar todo el flujo de trabajo de imagen.

Una relación de escaneo en la hoja de datos no es suficiente.

Una evaluación profesional puede requerir:

  • Pruebas de cámara
  • Pruebas de obturador
  • Grabación de alta velocidad
  • Verificación de genlock
  • Pruebas de baja luminosidad
  • Evaluación de escala de grises

¿Qué deberían preguntar los compradores al proveedor?

Al revisar una especificación de pantalla LED, las preguntas técnicas útiles incluyen:

  1. ¿Qué modo de escaneo utiliza el módulo real?
  2. ¿Qué circuito integrado de driver está instalado?
  3. ¿Qué frecuencia de actualización se mantiene en la configuración de producción?
  4. ¿Qué rendimiento de escala de grises está disponible a baja luminosidad?
  5. ¿La luminosidad indicada se mide utilizando la misma configuración de escaneo?
  6. ¿Puede el proveedor proporcionar imágenes de prueba con cámara?
  7. ¿La especificación se basa en el producto estándar o en una configuración opcional?
  8. ¿Cambiar la frecuencia de actualización o los ajustes de escala de grises afectará la luminosidad?

Estas preguntas proporcionan una imagen mucho más precisa del rendimiento de la pantalla que comparar únicamente las relaciones de escaneo.

Malentendidos comunes sobre el modo de escaneo LED

“El escaneo 1/8 es dos veces mejor que el escaneo 1/16.”

No.

Las dos relaciones describen arquitecturas de multiplexación diferentes. No son puntuaciones de calidad.

“El escaneo estático siempre produce la mejor imagen.”

No necesariamente.

El escaneo estático es útil para ciertos diseños de módulos, particularmente aplicaciones exteriores de alta luminosidad, pero las pantallas interiores de paso fino generalmente requieren arquitecturas de conducción diferentes.

“La tasa de escaneo y la frecuencia de actualización son lo mismo.”

No.

La tasa de escaneo describe la multiplexación de filas. La frecuencia de actualización describe la frecuencia electrónica de refresco.

“Una relación de escaneo más alta significa que la pantalla parpadeará.”

No automáticamente.

El comportamiento del parpadeo depende del sistema de driver completo, incluyendo la frecuencia de actualización, las características PWM y el tiempo de control.

“Se pueden comparar dos pantallas LED solo por la relación de escaneo.”

No.

El paso de píxeles, el tipo de LED, la luminosidad, la frecuencia de actualización, la escala de grises, el circuito integrado del driver, el diseño térmico, la calibración y la aplicación prevista deben evaluarse en conjunto.

Principio final de selección

El modo de escaneo de una pantalla LED se entiende mejor como parte de la arquitectura de conducción eléctrica del módulo.

Una relación de escaneo más baja generalmente otorga a cada grupo de LED una porción mayor del período de conducción, lo que puede soportar aplicaciones de alta luminosidad.

Una relación de multiplexación más alta permite que más LED compartan los recursos del driver y es particularmente útil a medida que aumenta la densidad de píxeles.

Ninguno de los dos enfoques es automáticamente mejor.

La arquitectura de escaneo correcta depende del equilibrio entre:

  • El paso de píxel
  • Densidad de píxeles
  • Brillo
  • Frecuencia de actualización
  • Escala de grises
  • Capacidad del circuito integrado del driver
  • Consumo de energía
  • Requisitos de la cámara
  • Complejidad del módulo
  • Entorno de aplicación

Por esta razón, la selección profesional de pantallas LED debe centrarse en el rendimiento del módulo y gabinete completos, en lugar de una especificación aislada.

En Meitec, el modo de escaneo se trata como una parte del sistema completo de conducción LED. El objetivo práctico no es lograr la relación de escaneo más baja o más alta posible, sino combinar la arquitectura de módulo adecuada, la electrónica del driver y el rendimiento óptico para la aplicación prevista.

Preguntas frecuentes rápidas

¿Qué es el modo de escaneo en una pantalla LED?

El modo de escaneo describe cómo se activan eléctricamente de forma secuencial los grupos de filas de LED. Las configuraciones comunes incluyen escaneo estático, 1/4, 1/8, 1/16 y 1/32.

¿Qué significa escaneo 1/16?

Un módulo de escaneo 1/16 divide los LED relevantes en 16 grupos de escaneo. Cada grupo se activa secuencialmente durante un ciclo de escaneo completo.

¿Es mejor el escaneo 1/8 que el escaneo 1/16?

No necesariamente. El escaneo 1/8 proporciona un ciclo de trabajo más alto, mientras que el escaneo 1/16 puede admitir diseños de módulos de mayor densidad. La configuración adecuada depende del producto y la aplicación.

¿Qué es el escaneo estático?

El escaneo estático, también llamado escaneo 1/1, impulsa los canales LED de forma continua en lugar de multiplexarlos entre múltiples grupos de escaneo.

¿El modo de escaneo afecta el brillo de la pantalla LED?

Puede influir en el brillo porque la relación de escaneo afecta el tiempo disponible de activación de los LED. Sin embargo, la eficiencia de los LED, la corriente, los circuitos integrados de control y el diseño del módulo también son importantes.

¿El modo de escaneo es lo mismo que la frecuencia de actualización?

No. El modo de escaneo describe la multiplexación de filas de LED, mientras que la frecuencia de actualización describe la frecuencia con la que el sistema electrónico de control de la pantalla se actualiza cada segundo.

¿Qué modo de escaneo es el mejor para una pantalla LED?

No existe un modo de escaneo universalmente mejor. Las pantallas exteriores de alto brillo suelen utilizar relaciones de escaneo más bajas, mientras que las pantallas interiores de alta densidad pueden utilizar relaciones de multiplexación más altas. El rendimiento completo del sistema importa más que la relación en sí.

Tabla de contenido

La fuente de alimentación para pantallas LED
Bases de conocimiento

¿Qué es una fuente de alimentación para pantallas LED?

Autor: Equipo Técnico de MeitecRevisado por: Especialista en Productos de Pantallas LEDCategoría: Fundamentos del ProductoÚltima actualización: septiembre de 2026 Una fuente de alimentación para pantalla LED es el componente que convierte la corriente alterna (CA) entrante en la corriente continua (CC) estable de bajo voltaje requerida por los módulos LED, las tarjetas receptoras, los circuitos integrados de control y otros componentes electrónicos dentro de una pantalla LED. Aunque

Leer más »
Tarjeta de envío para pantallas LED
Bases de conocimiento

¿Qué es una tarjeta de envío para pantallas LED?

Autor: Equipo Técnico de MeitecRevisado por: Especialista en Productos de Pantallas LEDCategoría: Conceptos Básicos del ProductoÚltima actualización: septiembre de 2026 Una tarjeta de envío para pantallas LED es un componente clave del sistema de control de la pantalla LED. Su función principal es recibir datos de video de una computadora, procesador de video u otra fuente de imagen, procesar esos datos y

Leer más »
Tarjeta receptora de pantalla LED
Bases de conocimiento

¿Qué es una tarjeta receptora de pantalla LED?

Autor: Equipo Técnico de MeitecRevisado por: Especialista en Productos de Pantallas LEDCategoría: Conceptos Básicos de ProductoÚltima actualización: septiembre de 2026 Una tarjeta receptora de pantalla LED es un componente clave del sistema de control de una pantalla LED. Instalada dentro de un gabinete LED o conjunto de módulos, recibe los datos de visualización digital del dispositivo emisor, procesa dichos datos y

Leer más »

ENVÍENOS UNA CONSULTA
